12IN/12OUT　PCIバス適合　3軸入出力付きモーションボード ｜HPCI-CPD553


位置決め及び直線・円弧補間ボード　3軸入出力付きモーションボード
HPCI-CPD553　PCI BUS Based 3Axis Motion Controller

概要

PCI BUS に適合した3軸のモーション制御にフォトカプラ絶縁型デジタル入出力がワンパッケージになった、モーション制御デジタル入出力ボードです。

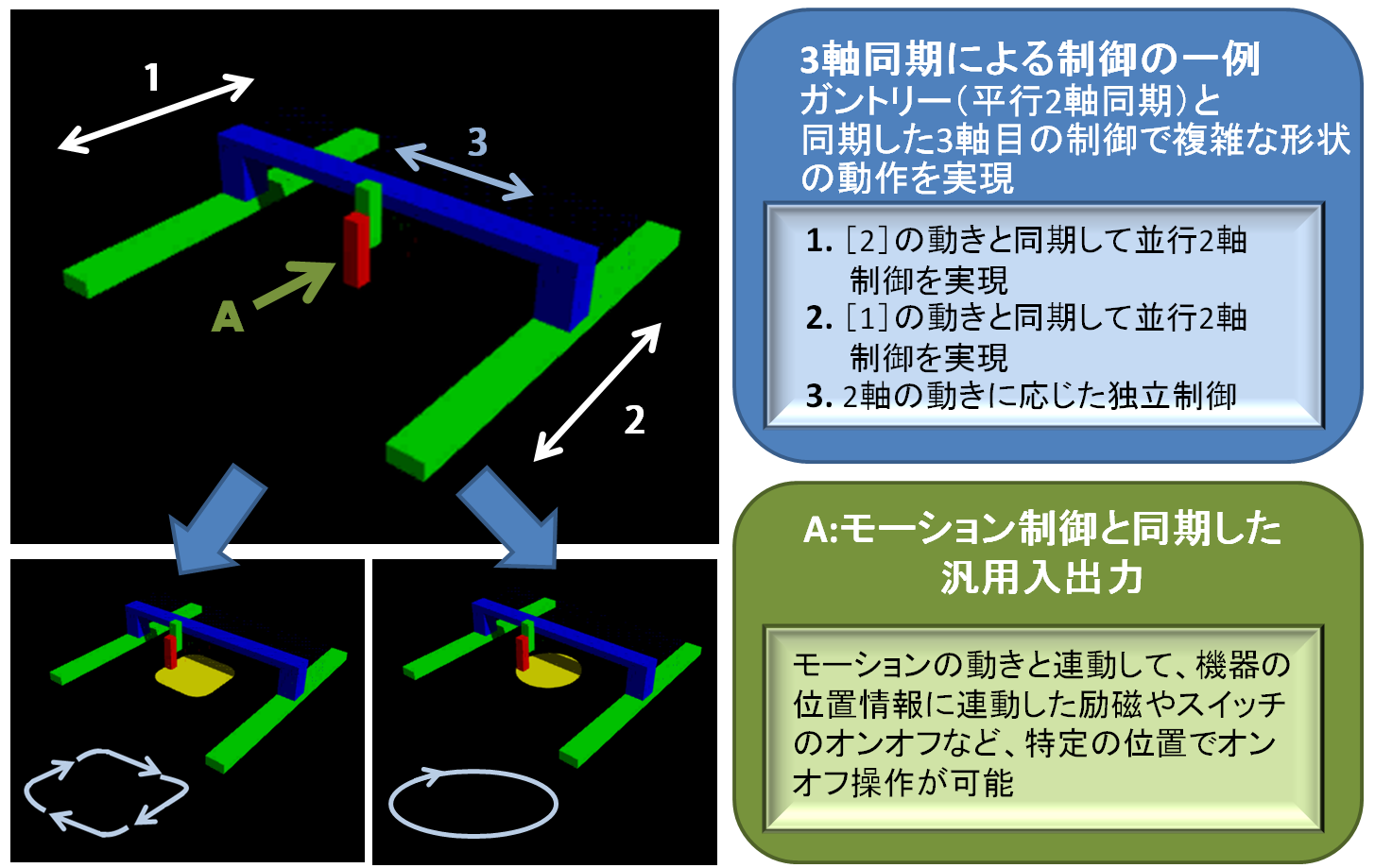

モーション制御の位置情報に連動したオンオフ操作により、多様な機械操作が、このボード単体で可能になります。

特長

モーション制御と汎用入出力制御が同時に可能
モーション制御中の外部連動が可能なタイミング出力機能
HPCI-PPD553Aとハードウェアコンパチ

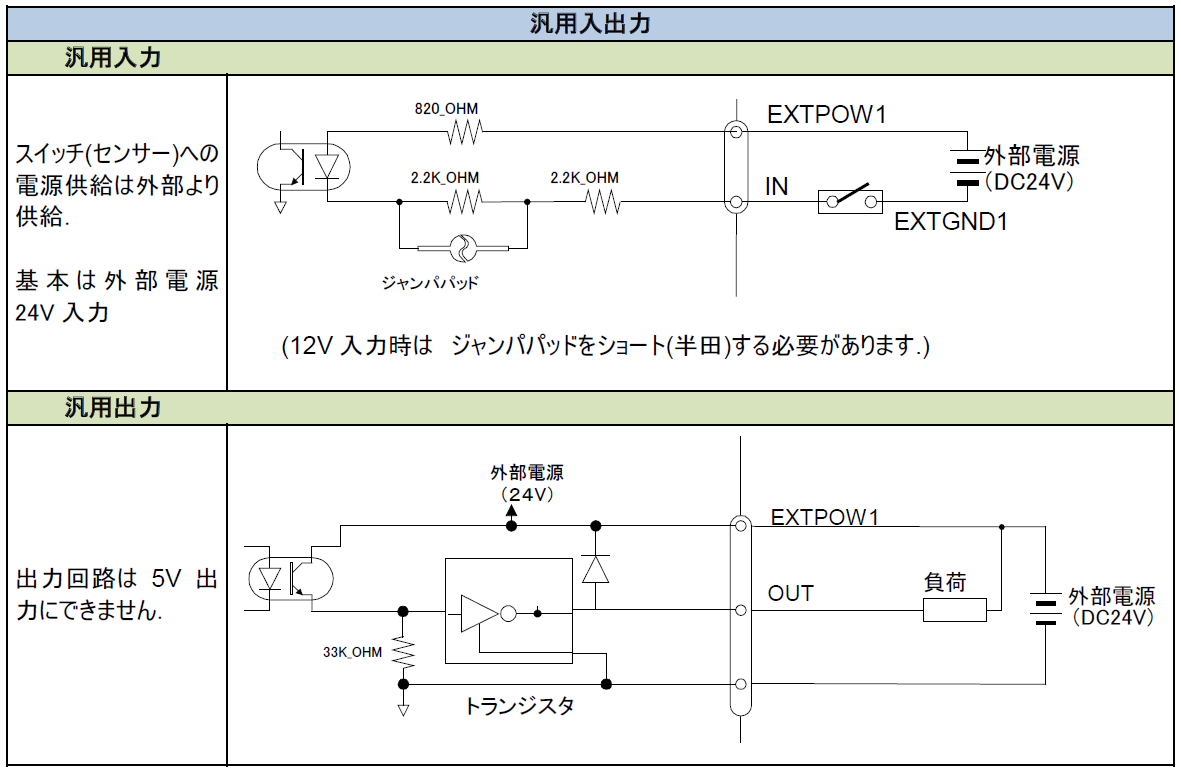

入出力はフォトカプラ絶縁
入出力　各16点単位でFUSEを設置

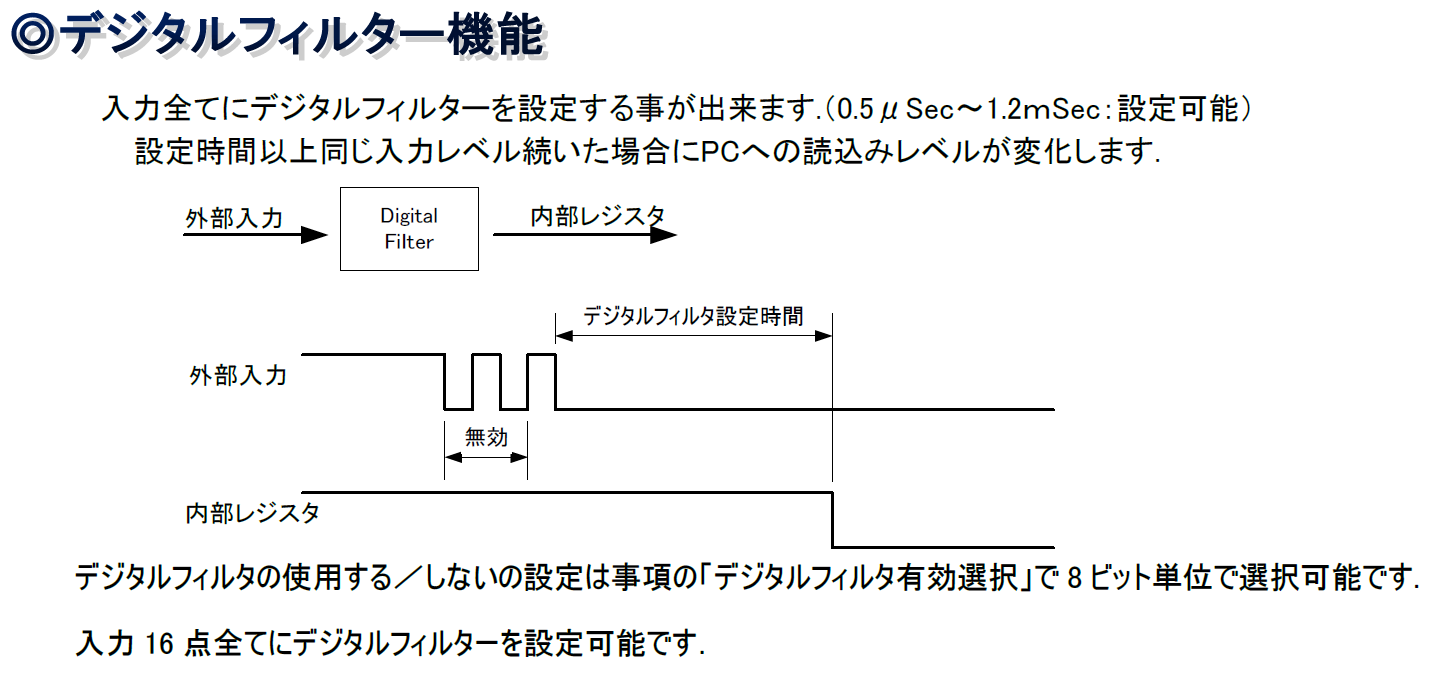

デジタルフィルター機能装備（ノイズ、チャタリング防止）
入力信号14点を割込み信号とすることが可能（入力のエッジを選択可能）

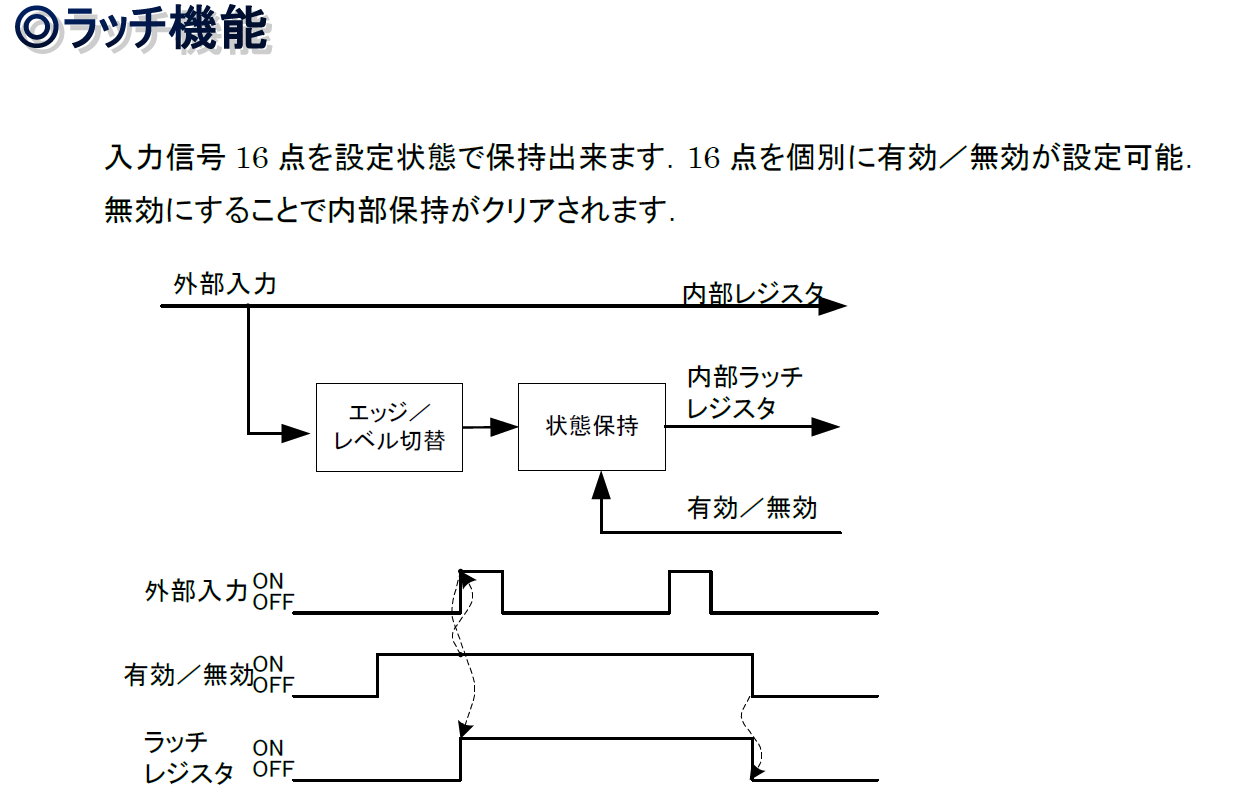

入力信号の変化を見逃さないラッチ機能装備












HPCI-CPD553の高性能

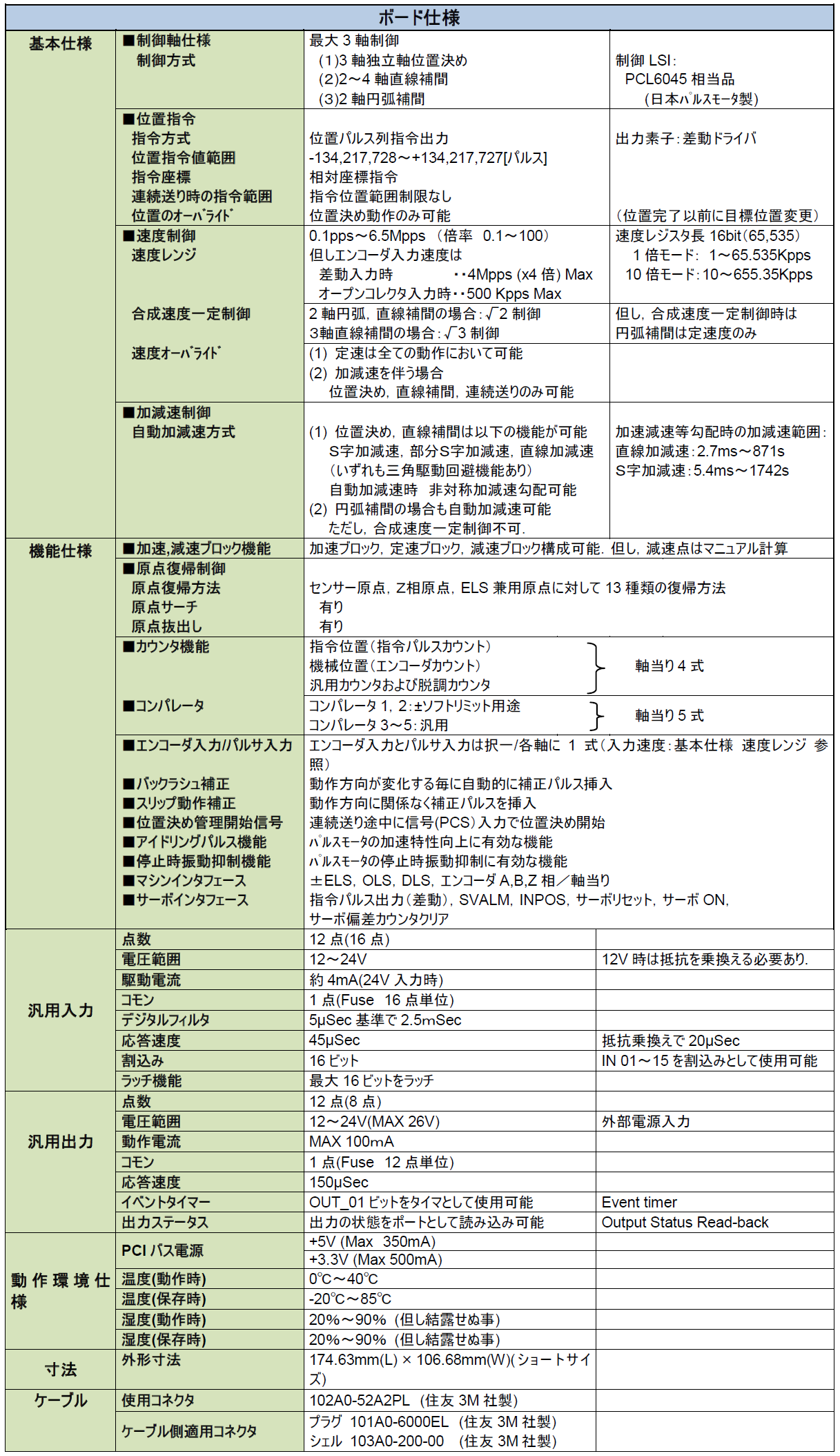

基本性能


仕様詳細 印刷（別ウィンドウが表示されます。ブラウザの機能を使って印刷してください）
■ 添付ソフトウェア
Windows用ソフトウェア無償添付
開発着手を容易にするサンプルプログラム添付
動作確認用実行プログラム「動かしてみる」同梱
